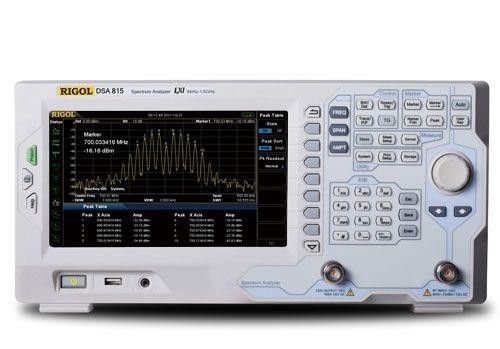

Назначение анализатора спектра DSA815-TG:
Представляет собой легкий и компактный анализатор спектра с первоклассными возможностями. Применение цифровой технологии преобразования частоты гарантирует надежность и высокую точность параметров.
Основные функциональные возможности анализатора спектра DSA815-TG:
- Диапазон частот от 9 кГц до 1,5 ГГц
- Цифровое преобразование частоты
-135 дБм - отображаемый средний уровень шумов (DANL)
-80 дБн/Гц - фазовый (типовое) шум при отстройке от несущей на 10 кГц
- Полная погрешность по амплитуде <1,5 дБ
- 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)
- Фильтр ЭМП (EMI) и квазипиковый детектор (опционально)
- Комплект для измерения КСВН (опционально)
- Предусилитель и демодулятор АМ/ЧМ в стандартной комплектации
- Расширенный набор измерительных функций (опционально)
- 1,5 ГГц - трекинг-генератор
- Дисплей с высоким разрешением – 20,3 см (800х480 точек) с четким отображением и интуитивным интерфейсом для удобства работы с прибором
- Полная совместимость с интерфейсами: LAN, USB Host, USB Device и GPIB (опционально)
- Компактные размеры (361,6х178,8х128 мм), малый вес (4,25 кг).
Преимущества анализатора спектра DSA815-TG:
- Возможность измерения малых сигналов: на основе этой технологии появилась возможность использования фильтра ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.
- Возможность распознавания малых сигналов, находящихся в непосредственной близости друг к другу: использование фильтра ПЧ с мин настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 100 Гц.
- Высокая точность отображения амплитуды: эта технология практически устраняет помехи, формируемые при переключении фильтров, неопределенности опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот (характерны при использовании традиционной аналоговой конструкции ПЧ).
- Высокая надежность: в сравнении с традиционными аналоговыми конструкциями, реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает надежность анализатора спектра DSA815 (серии DSA800).
- Высокая скорость измерения: применение цифровой технологии ПЧ повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.
Модель анализатора Rigol DS815TG обладает встроенной опцией трекинг-генератора, установленной производителем. Эта опция превращает анализатор спектра DSA815-TG в анализатор скалярного типа. Используя анализатор спектра с опцией трекинг-генератора, Вы можете замерять амплитудные характеристики материалов и оборудования, частотные характеристики, коэффициенты потерь и отражения, АЧХ и т.д.
